5 best free stl editors available in 2019

What is the STL file format?

STL stands for “Stereolithography” and is considered one of the simplest 3D file formats. It’s also one of the oldest, developed in the 1980s and was originally meant to simplify the transfer of data from 3D CAD models to a 3D printer.

A characteristic of the STL file format, which makes it one of the simpler options, is that it approximates a 3D surface as a triangular mesh. Thus, instead of a truly smooth surface, an STL object is composed of a high number of very small, non-overlapping triangles. This technique is known as tessellation and is considered one of the oldest methods of simplifying a smooth surface in 3D space.

By increasing the number and decreasing the size of the triangles that form the tessellated pattern, the resolution of a 3D file in the STL format can be enhanced. Naturally, a file that holds a higher resolution model will be larger. However, the accuracy at which an STL file can approximate a surface will always be at a lower fidelity compared to file formats that represent 3D surfaces using smooth splines, such as OBJ.

Wings 3D

Wings 3D is a free multi-platform STL editor for Windows, Mac, and Linux. It is a simple freeware, though carries a set of tools to edit STL and other 3D drawing files pretty easily. Simply import a STL file to open it, then right click to explore a set of tools. These tools let you move, rotate, scale, shift, flip, invert, slice, cleanup, duplicate, and delete the open file. More tools are available in the Tool option, which let you align axes, set default axes, apply magnet mask, etc.

All the above mentioned tools can be used after you select edges, vertices, faces, and objects using the Selection tool.

There are various file formats which this software can import and export. Files that can be Imported: ndo, 3ds, ai, obj, eps, stl, and svg. Files can be Exported as: ndo, 3ds, bzw, dae, eps, xml, obj, pov, stl, wrl, etc. Following image files can also be imported: bmp, jpg, png, tge, and tiff.

1. Перевернуть инвертированные нормали (flip inverted normals)

У каждой 3D-модели есть две стороны: внешняя, которую видно после печати, и внутренняя, которую можно наблюдать, только если проделать боковое отверстие в проектируемом объекте. У треугольников, из которых состоит модель (далее мы будем называть их полигонами), также имеются внутренняя и внешняя стороны. Внешнюю сторону называют нормалью.

При непреднамеренном повороте нормали противоположной стороной (после чего она будет направлена внутрь), 3D-принтер не сможет считать модель и определит, что внутреннюю часть модели нужно заполнить, так как при таком направлении нормали внутренняя часть модели теперь также может рассматриваться как внешняя часть.

В общем и целом принтер не сможет определить, когда необходимо прекратить печать и какие детали необходимо оставить пустотелыми.

Станьте квалифицированным специалистом по 3D-технологиям!

Учебный центр iQB Technologies предлагает пройти курсы по работе с 3D-оборудованием и и обработки данных 3D-сканирования.

Simulation Module

Предназначен для симуляции процесса печати металлом и визуального отображения различных механических деформаций или проведения термической симуляции.

Симуляция рисков при 3D-печати:

• симуляция механических деформаций детали и поддержек;
• определение зон перегрева;
• составление поля внутренних напряжений металла на каждом слое и на изделии в целом;
• определение зон с высокой усадкой;
• визуализация результатов;
• получение изделия с компенсирующими размерами.

Также ПО оценивает риски при печати, например, поломки поддерживающих структур, коллизии рекоутера, усадку, перегрев и помогает предотвратить брак.

Обзор Magics Simulation: как предотвратить риски при 3D-печати металламикомплекта для образовательных учреждений

Помимо Magics компания Materialise предлагает программы 3D-печати в виде отдельных базовых модулей.

1. 3-matic предназначен для моделирования в STL-формате (стандартная триангуляция) и дает возможность выполнять топологическую оптимизацию на уровне микроструктуры, в том числе при помощи многих СAE-программ.

2. e-Stage обеспечивает полностью автоматизированное создание поддерживающих структур и сокращение затрат на постобработку. Создает точки контакта с поддержкой минимальной площади, благодаря чему удалять ее становится проще. ПО доступно в двух конфигурациях: для фотополимеров (SLA) и металлов (SLM).

3DTin

Еще один простой инструмент для работы прямо в браузере — 3DTin совместим с браузерами HTML5 (Chrome, Safari, Firefox и т.д.). В этом редакторе тоже не получится создавать сложные модели, но работать с простыми будет в удовольствие— никаких специальных навыков в 3D-дизайне не потребуется.

3DTin — бесплатный простой редактор с облачным хранением эскизов

Выбор шаблонов огромный, все ваши эскизы хранятся в облаке, а свои модели можно добавлять в общую библиотеку. Благодаря облачному хранению доступ к своим файлам можно получить из любой точки мира в любое время, если есть подключение к интернету.

3DTin — бесплатный редактор. Желающие могут ознакомиться на сайте программы с обучающими видеороликами.

Создание файла STL

После того, как вы спроектируете свою модель в программе CAD, у вас есть возможность сохранить файл в формате STL. В зависимости от программы и выполняемой работы, вам может потребоваться нажать «Сохранить как», чтобы увидеть параметр файла STL. Опять же, формат файла STL – это рендеринг или создание поверхности вашего объекта в виде сетки треугольников.

Когда вы выполняете 3D-сканирование объекта с помощью лазерного сканера или какого-либо цифрового устройства обработки изображений, вы обычно получаете не сетчатую, а цельную модель, как если бы вы создали нарисованный с нуля 3D-чертеж САПР.

Программы САПР делают большую часть этого довольно простым делом, выполняя работу за вас, однако, некоторые программы трехмерного моделирования дадут вам больший контроль над количеством и размером, например, треугольников, что может дать вам более плотную или сложную поверхность сетки, и, следовательно, лучшую 3D-печать.

Не вдаваясь в специфику различных 3D-программ, вы можете изменить несколько факторов, чтобы создать лучший файл STL:

• Хордовый допуск/Отклонение. Это расстояние между поверхностью исходного чертежа и треугольниками мозаичного (сетчатого) проекта STL.
• Контроль угла. Вы можете управлять промежутками (зазорами) между треугольниками и изменять углы (отклонения) между соседними треугольниками, чтобы улучшить разрешение печати – в частности, это означает, что у вас будет лучший сварной шов между двух поверхностей треугольника. Этот параметр позволяет увеличить степень наложения или мозаичности близких объектов (стандартная тесселяция).
• Бинарный или ASCII. Двоичные файлы меньше по размеру и ими легче делиться с помощью электронной почты или загрузки/выгрузки. Преимущество файлов ASCII заключается в том, что они легче читаются и проверяются.

SketchUp

SketchUp, в прошлом Google SketchUp, предлагает больше функций для создания простых трехмерных объектов, чем предыдущие инструменты. При этом программа отличается простым пользовательским интерфейсом. Настолько простым, что поначалу новые пользователи удивляются столь малому количеству рабочих панелей, но на самом деле здесь есть все необходимое для моделирования.

SketchUp — интуитивно понятная программа, которая подойдет для профессионального использования

Для новичков есть бесплатный базовый пакет для браузера — Make SketchUp, который нужно установить вместе с бесплатным плагином для экспорта STL.

Профессиональную версию SketchUp Pro активно используют архитекторы и дизайнеры — она стоит $695 и устанавливается на ПК. Однако даже в бесплатной версии доступен каталог готовых моделей и многочисленные плагины для решения различных задач. Они позволяют преобразовывать форму объекта, выдавливать рисунки на поверхности, создавать сложные узоры, текстуры и т.д.

Где взять 3D модели

Найти трехмерные модели необходимых деталей можно в свободном доступе в интернете. Многие файлы могут быть заражены вирусами, поэтому следует выполнить проверку сайта перед их скачиванием. Кроме того, в интернете имеются только самые ходовые схемы. Они не всегда выполнены в высоком качестве, и могут не подойти для нужных целей.

Чтобы создать нужную трехмерную модель, специалистам может потребоваться:

• чертеж, эскиз или фотография примера заготовки, которую хочет получить заказчик;
• точные габариты изделия;
• разрезы детали (если она имеет сложную форму).

Если предоставляются изображения, необходимо сделать как можно больше фотографий с разных ракурсов. Так профессионалам будет проще разобраться, что именно необходимо изготовить.

Для самостоятельной работы потребуется специальная программа. Рекомендуется первоначально поработать с двухмерной графикой, если опыт в этой сфере отсутствует. Ранее перечисленные программы доступны в бесплатном доступе в интернете.

Трехмерным моделированием производятся файлы, которые могут сохраняться в разных форматах. Для ее преобразования в программу используется САМ-система. Она превратит файл в программу, с которой сможет взаимодействовать станочный прибор с ЧПУ. При загрузке программы прописываются размеры, которые должна иметь заготовка, и другая дополнительная информация, необходимая для системы.

123D Catch

Бесплатное приложение от Autodesk для десктопов и мобильных устройств, при помощи которого фотоснимки преобразуются в трехмерные модели. Но не стоит сразу замахиваться на создание модели из одной фотографии — понадобится несколько снимков с разных ракурсов, чтобы приложение смогло создать нормальный 3D-объект. И чем больше, тем лучше. В идеале же придется освоить еще STL-редактор, чтобы «допилить» то, что создано в 123D Catch на основе фотографий — в самой утилите этой возможности нет.

123D Catch создает 3D-модель на основе фотографий

Конечно, о хорошей детализации итогового объекта можно только мечтать, но для новичков, желающих создать модель по образу и подобию какого-либо предмета — это то, что нужно.

Что входит в состав ПО

Базовый модуль RP

1. Имеет широкий набор специальных функций для редактирования моделей.
2. Работает с большим количеством форматов импортируемых файлов.
3. Быстро, точно и геометрически правильно исправляет ошибки загруженных файлов.
4. Сохраняет оригинальный цвет, текстуры и фактуры объектов после «лечения» загруженных файлов в зависимости от настроек.
5. Осуществляет удобную настройку процессов на всех этапах подготовки к печати.

Дополнительные модули для выполнения специфических функций

К примеру, Import Module обеспечивает импорт множества различных форматов; Structures позволяет проектировать и печатать ячеистые структуры и слои; Slice служит для передачи объектов на уровне слоев в форматах CLI, F&S, SLC, SSL; Tree Support представляет собой наборы поддержек, и так далее.

Рассмотрим подробнее возможности этих программных продуктов.

7. Проверить толщину стенок (check wall thickness)

Забавно, но факт: каждый пятый заказ на 3D-печать, получаемый провайдерами услуг, приходится отменять из-за неправильной толщины стенок

Такая ошибка очень распространена, а значит, очень важно определить нужную толщину стенок.. При работе с ПО для 3D-моделирования можно спроектировать поверхность, не указывая толщину стенок

Однако 3D-принтеру потребуется информация о требуемой толщине стенок вашего объекта. И здесь необходимо найти компромисс: с одной стороны, этот параметр должен быть достаточно большим для успешной печати прочной детали, но при этом достаточно маленьким, чтобы максимально сэкономить материал. ПО Materialise Magics дает возможность проанализировать толщину стенок и увеличить ее только в тех местах, где это необходимо.

При работе с ПО для 3D-моделирования можно спроектировать поверхность, не указывая толщину стенок. Однако 3D-принтеру потребуется информация о требуемой толщине стенок вашего объекта. И здесь необходимо найти компромисс: с одной стороны, этот параметр должен быть достаточно большим для успешной печати прочной детали, но при этом достаточно маленьким, чтобы максимально сэкономить материал. ПО Materialise Magics дает возможность проанализировать толщину стенок и увеличить ее только в тех местах, где это необходимо.

Слева – функция обрезки/объединения пересекающихся и конфликтующих полигонов, справа – проверка толщины стенок

Netfabb Basic

Netfabb Basic is another free 3D printing software which supports STL editing. The highlight of this software is its repair mode. You can load a mesh file and edit it easily by repairing or adding new predefined shapes to it.

The Repair Tool includes these options: Automatic repair, close all holes, close trivial holes, stitch triangle, detect self intersection, fix flipped triangle, split non-oriented edge, and remove double triangle. Other tools to edit mesh, change view, duplicate, change color, rotate, scale, mirror, etc. are also available.

This freeware version has basic tools, more advanced tools to edit STL files are available in the pro version, which you will have to purchase to use.

Cults.

Основанный в пятой республике, Cults является тематическим сообществом и торговой платформой для 3D-моделей, где разработчики получают возможность платно или бесплатно предлагать свои STL-файлы. Cults предлагает свыше 40 тысяч бесплатных моделей. При этом посетители портала имеют возможность следить за деятельностью избранных разработчиков, и получать обновления при загрузке ими своих проектов. Также сервис предоставляет доступ к коллекциям, основанным на известных брендах. Например, IKEA hacks, Lego parts, GoPro или для создания деталей дронов. Стоит отметить, что содержимое портала можно читать на нескольких языках.

MeshLab

MeshLab is an open source 3D designing software, which can be used to edit STL files. It has an extensive list of tools, which are easy to understand and use; all of it in a neat interface. It lets you work with layers on a 3D design. You can either create a Mesh Layer or a Raster Layer. Complete or change a design using 3D triangular meshes. Selection tools let you select faces and vertices to apply editing on them. Sampling and texture application options are also available.

Various rendering tools let you add shade, light, background, etc. Rotate and view your design in 3 dimensional space.

It supports following formats: ply, stl, ong, off, dae, pts, xyz, gts, tri, asc, x3d, x3dv, wrl, etc.

5. Удалить пространственный шум (remove noise shells)

В 3D-печати оболочка (shell) – это группа соединенных полигонов, образующая отдельный 3D-объект в файле. Оболочки могут либо накладываться друг на друга, либо быть разделены разрывом. Одна из распространенных трудностей, возникающих при работе с оболочками, связана с наличием инвертированных полигонов, либо наличием соприкасающихся полигонов, одна сторона которых направлена не в ту сторону, в пересекающихся оболочках.

Бывает так, что размер оболочки настолько мал, что она становится лишней в рамках конкретной модели. Такие оболочки называют областями артефактов или пространственным шумом (noise shells или orphaned shells), поскольку в них практически нет объема. Представьте себе складку на куске ткани, которую необходимо разгладить, чтобы получить полностью сглаженный материал.

Самый простой способ удаления таких оболочек – повернуть инвертированные полигоны противоположной стороной, а на завершающем этапе выполнить требование о том, что оставшиеся правильные оболочки в проектируемом вами объекте должны быть объединены в единую структуру сплошного объема. Наличие нескольких оболочек в модели – не всегда плохо, однако это значительно увеличит время печати.

Поясним эту ситуацию визуально наглядно: представьте себе рисунок контура фигуры на листе бумаги. Если обвести контур еще раз, он станет толще. Аналогичным образом большее количество оболочек означает большую толщину печатаемого объекта. При печати пустотелого объекта проектирования (наиболее распространенный подход, поскольку модель будет легче, а ее печать выгоднее) оптимальным способом станет печать внешней оболочки (контура) и внутренней оболочки (вставки). Внутренний слой состоит из инвертированных нормалей: по ним компьютер определяет, что необходимо печатать пустотелую модель. Кроме того, модель с одной оболочкой будет недостаточно прочна, а при печати возникнут трудности. При этом слишком большое количество оболочек также ухудшит модель. Рекомендуемое количество оболочек – не больше пяти.

Инструмент ShrinkWrap

При работе с файлами низкого качества может быть недостаточно автоматического исправления перевернутых полигонов, проблемных контуров, отверстий и шероховатых поверхностей. На помощь придет эффективный инструмент исправления от Materialise – ShrinkWrap. Этот сложный алгоритм покроет модель тонким слоем, затем стянет этот слой и исправит серьезные ошибки, не затрагивая самой детали.

Подготовка моделей к 3D-печати: самый полный гид по Magics

Materialise Magics: универсальная программа 3D-печати

Наиболее гибкое и комплексное решение для этих целей предлагает компания Materialise, разработавшая для профессионалов 3D-печати программный продукт Magics. Он позволяет с высокой скоростью и точностью создавать отдельные слои компонентов на основании трехмерных данных САПР либо данных 3D-сканирования. ПО обеспечивает полный цикл аддитивного производства – от импорта данных (в STL и другие форматы) и анализа качества до подготовки платформы и постобработки.

Materialise Magics уникален тем, что оснащен максимально разнообразным набором функций, доступным на сегодняшний день. Это своеобразный конструктор, гибкий и адаптируемый практически под любые задачи аддитивного производства. ПО работает с любыми типами 3D-принтеров, и многие производители встраивают Magics в свое оборудование.

Практическое применение 3D моделирования

3D моделирование имеет широкий охват сфер деятельности, начиная индивидуальным, и заканчивая общественным использованием. Среди наиболее популярных областей применения находятся:

• производство элементов мебельного декора;
• изготовление сувенирных и игрушечных изделий;
• производство художественной продукции;
• изготовление элементов объемной рекламы;
• резьба по дереву и металлу.

Несмотря на то, что 3D моделирование чаще всего используется совместно с фрезерным станком, оно может не менее успешно сочетаться с другими приборами, оснащенными системами числового программного управления.

Если ранее перед изготовлением чистовой модели производилось большое количество пробных изделий, на основе которых устранялись ошибки, то теперь эту задачу можно выполнить на компьютере до того, как начнется производство деталей. Таким образом, экономятся не только материалы, но и затраченное время.

Опытные люди предпочитают не экономить на трехмерном моделировании, привлекая к работе специалистов. Экономия повлечет затраты, которые намного превысят стоимость услуг специальных фирм.

SG Module

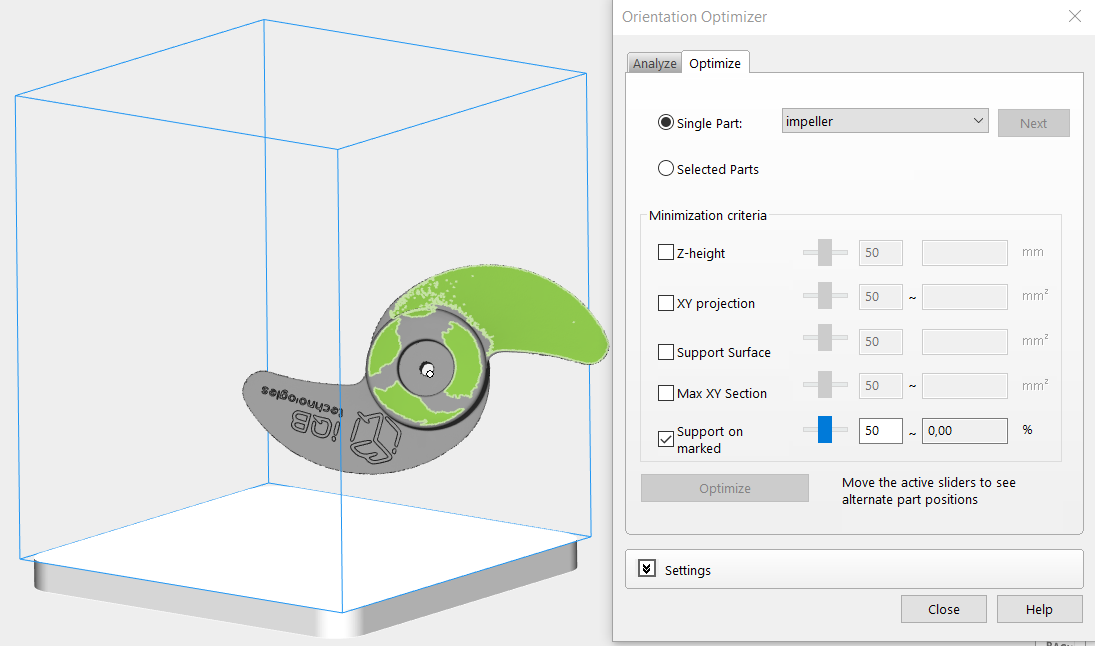

Выполняет функцию построения поддерживающих структур для печати сложных объектов по различным технологиям (FDM, SLA, DLP):

• при изменении ориентации можно увидеть, где будут построены поддержки в режиме реального времени;
• зубчатая форма обеспечивает генерирование прочных, но при этом легко удаляемых поддерживающих структур;
• перфорированные поддержки помогают экономить время и материал;
• можно сохранять профиль поддержек с заданными параметрами и использовать его для других изделий;
• список поверхностей позволяет проанализировать и оптимизировать поддержки, если это необходимо.

OpenSCAD

OpenSCAD — бесплатный инструмент для создания трехмерных моделей, рассчитанный на тех, кто знаком с программированием. Моделирование происходит при помощи ввода программного кода. Использовать мышку понадобится только для того, чтобы со всех сторон рассмотреть готовый объект.

В OpenSCAD моделирование ведется на одноименном языке программирования

Программирование ведется на языке OpenSCAD — вы можете создавать фигуры и детали при помощи ввода команд на рисование, поворот, масштабирование, сложение, вычитание и т.д. Например, можно ввести команды на отрисовку куба, сферы и вычитания из куба сферы.

Слева в окне OpenSCAD находится блок для ввода команд, справа — результат моделирования. Благодаря тому, что вы видите всю программу, легко вернуться на несколько шагов назад и исправить ошибку.

Несмотря на пугающие поначалу перспективы, параметрическая несложная модель создается довольно быстро. Также пользователи могут найти необходимые для программы модели в сторонних библиотеках.

Рейтинг ZOOM	Система	Цена
1. TinkerCAD	Браузер	Бесплатно
2. 3DTin	Браузер	Бесплатно
3. 3D Slash	Windows, Mac, Linux, браузер	Бесплатно
4. SketchUp	Windows, Mac, Linux	Бесплатно (SketchUp Make),  $695 (SketchUp Pro)
5. Blender 3D	Windows, Mac	Бесплатно
6. Sculptris	Windows, Mac	Бесплатно
7. 123D Catch	Windows, Mac, iOS, Android	Бесплатно
8. OpenSCAD	Windows, Mac, Linux	Бесплатно
9. FreeCAD	Windows, Mac, Linux	Бесплатно

3D фрезерование

3D фрезеровка – способ, при помощи которого создаются заданные объемные формы. Как уже отмечалось ранее, эта задача выполняется с использованием станка с ЧПУ. Материал выбирается самостоятельно. Станки с ЧПУ используются, поскольку имеют высокую точность обработки, и способны обеспечить изделие любой конфигурацией и формой. При этом сложность форм и используемый материал не имеют значения.

При помощи фрезеровки на ЧПУ станках производятся:

• технологическая оснастка;
• рекламные объекты;
• презентационные макеты;
• мебельная фурнитура;
• фигурная порезка.

Чаще всего заготовки производятся из:

• пластика;
• композитных полимеров;
• металла;
• камня;
• древесины.

Этапы

Фрезеровка выполняется в несколько этапов. На первом этапе создается трехмерная инженерная модель, которая впоследствии будет внесена в программу станка с ЧПУ. Для этого используются специальные графические программы на компьютерах.

На втором этапе изготовленная модель проходит подготовку. Выбираются инструменты, при помощи которых на ее основе будет изготовлена деталь. Создается программа, необходимая для пошагового изготовления заготовки.

На третьем этапе осуществляются практические фрезеровочные работы. Первая деталь является пробной, поэтому она производится из пластика. Этот материал является самым дешевым. Пробная заготовка позволит выявить и исправить недочеты, если они имеются.

Четвертый этап – завершающий. Производится чистовая заготовка после внесения необходимых исправлений. На ее основе будут изготовляться остальные детали. От качественного 3D моделирования зависит, насколько точной будет изготовленная деталь.

Числовое программное управление позволяет изготовить деталь без особых усилий, просто задав нужные параметры. При этом качество изделия будет выше, чем при самостоятельной работе. Эта особенность особо полезна для неопытных пользователей.

3D моделирование

Чтобы создать 3D модель используется специальное ПО, предназначенное для профессиональной работы с трехмерной графикой. Самыми популярными программами, устанавливаемыми на компьютер, являются:

• CADDS5;
• PowerShape;
• SolidEdge;
• T-Flex CAD;
• AutoCAD.

Перечисленные программы позволяют осуществить твердотельное моделирование. Этот тип моделирования необходим для создания трехмерного объекта, который будет отличаться физическими качествами реальной детали. При помощи твердотельного моделирования можно спроектировать модели с высоким показателем детализации. Преимущество таких моделей заключается в отображении малейших составляющих.

Этот тип моделирования имеет и другие преимущества:

• создание трехмерной модели с максимальным показателем реалистичности;
• возможность простой корректировки трехмерного проекта;
• чертежи форматируются в автоматическом режиме;
• возможность создавать модели на основе готовых шаблонов;
• экономия затрат по времени, необходимых для проектировки.

Система автоматизированного проектирования, известная под аббревиатурой САПР – комплекс инструментов, необходимых для выполнения задачи в автоматизированном режиме. САПР разработан с целью упросить выполнение работы. Производством таких систем занимается фирма Autodesk. Компания занимается созданием программ для проектирования трехмерных и двухмерных моделей. Полученные модели можно использовать для различных станков.

САПР помогают людям, не имеющим опыта в данной сфере. Они упрощают процесс и создают условия для интуитивного использования. С их помощью можно провести измерения на высокой точности. Программы эффективны, даже если выполняется проектирование заготовки со сложными формами. В этом случае гарантировано изготовляются герметичные и целостные модели. Полученные модели используются в качестве составляющей машинного кода.

Autodesk 123D Design

Autodesk 123D Design has been provided as a free 3D printing software, which can edit STL files. The free version has been provided with almost all features of premium ones, but cannot be used commercially. It has numerous tools to edit and make 3D designs professionally.

The tools let you transform objects, add primitive objects, sketch, construct object, apply grouping, patterns, add text, combine objects, etc. Here are some options available to edit 3D objects with this free STL editor:

• Primitives Objects: Box, sphere, cylinder, torus, cone, prism, pyramid, and hemisphere.
• Pattern: Rectangular, circular, path, and mirror.
• Combine: Merge, subtract, intersect, and separate.
• Measure: face/edge/vertex/, distance, angle, area, and volume.

There are various export options available; choose to export 3D diagrams in 2D or 3D. 2D export formats are: svg, dwg, and dxf. 3D export formats are: stl, dwg, dxf, sat, step, x3d, and vrml. A project can be saved as .123dx.

This STL editor is available for Windows, MAC OS, and iOS for iPads.

Windows

Write a Comment

TinkerCAD

Бесплатное приложение для тех, кто только начал заниматься моделированием и хочет получить на первое время простейший инструмент, пусть и с несколько ограниченными возможностями. Редактор работает в браузере в онлайн-режиме, что еще больше упрощает его использование — устанавливать ничего не придется, но надо быть постоянно онлайн. Для совсем неподготовленных пользователей на сайте приложения есть несколько бесплатных видеоуроков.

TinkerCAD — удобный и простой онлайн-инструмент

Модели в TinkerCAD строятся из простых форм, которые есть в шаблонах. Также можно загружать свои изображения или использовать модели, созданные другими пользователями (меню Community), в том числе те, которые сложно нарисовать новичку.

В TinkerCAD можно делать детальки для конструктора и прочую мелочевку, но со сложными конструкциями редактор уже не справится. Большой плюс в том, что программа позволяет сначала создать фигуру в 2D и преобразовать ее в 3D-объект. Единственный минус – русский язык не поддерживается, но интерфейс и так предельно понятный.

Способ 1: Tinkercad

Этот онлайн-сервис позволяет создавать 3D-модели для печати или импорта в другие программы. Возможностей у сервиса не очень много, но и инструментарий простой. А самое главное, Tinkercad полностью бесплатный.

1. На главной странице нужно нажать кнопку «Начать работу».

Сервис предложит создать новый аккаунт Autodesk, либо войти с уже существующим. Также присутствует возможность зайти на сайт с помощью учётной записи Google или Apple. В личном кабинете, на вкладке «3D-проекты», можно начать обучение по пошаговым урокам, посмотреть свои работы или создать новый проект.

Далее вы увидите основные блоки интерфейса:

1. Ориентирование в 3D-пространстве;
2. Рабочая плоскость;
3. Инструменты и фигуры;

Создание трёхмерных объектов осуществляется посредством объединения или вычитания примитивных фигур. Для начала перетащим «Полусферу» на рабочую плоскость.

Пропорции и размер фигуры можно менять, перетаскивая специальные точки. Растянем наш полукруг.

Теперь создадим «Конус». Для него можно настроить некоторые параметры в специальном контекстном меню. Делаем их такими же, как на скриншоте.

Для более простого расположения фигур в трёхмерном пространстве сервис предлагает инструмент «Рабочая плоскость». При помощи него можно перемещать основу для расположения фигуры. Зададим новую плоскость на вершине цилиндра.

Добавим фигуру «Параллелепипед» — он будет располагаться на заданной плоскости. Для улучшения вида можно изменить его параметр «Радиус». Используя специальные закруглённые стрелки, немного наклоним его и расположим над конусом.

Ещё в Tinkerсad присутствуют сгенерированные фигуры, например «Текст». При помощи инструмента «Рабочая плоскость» и редактирования параметров его легко расположить на одной из граней куба, также нам понадобится переключить свойство текста на Отверстие».

Модель почти готова, осталось лишь выделить все имеющиеся объекты и нажать кнопку «Сгруппировать».

Вот теперь наша модель готова. Tinkercad предоставляет несколько инструментов для её дальнейшего использования.

1. Экспорт в игру Майнкрафт. Сервис даёт возможность изменить отображение моделей на альтернативное. Один из таких режимов — «Блоки». Здесь можно настроить размер модели и выбрать материал, из которого она состоит. Когда настройки будут окончены, необходимо нажать на кнопку «Экспорт». Начнётся скачивание файла с расширением SCHEMATIC.

Экспорт в стандартном режиме «3D-проект» позволяет скачать файл в других форматах:

• OBJ — это самый распространённый формат сохранения трёхмерных моделей. Он поддерживается всеми популярными 3D-редакторами.
• STL — используется в первую очередь для 3D-печати.
• GLTF — оптимизированный файл для использования в интернете.
• SVG — векторный файл для лазерной резки. Стоит иметь в виду, что это двумерное изображение, так что в нём содержится информация только о базовой плоскости.

В соседней вкладке проект можно отправить партнёрам Autodesk для заказной 3D-печати. Разумеется, за такую услугу придётся заплатить, но она будет полезна, если у вас нет 3D-принтера.

Если вам не нужно воплощать проект в реальном мире, то кнопка «Отправить» откроет меню, в котором можно перенести проект в различные службы и сообщества без необходимости скачивать файл.

И последний способ использовать свой проект — поделиться им в сообществе сервиса. Для этого нужно вернуться в личный кабинет и настроить свой проект. Нажимаем на шестерёнку в углу нужного проекта, далее «Свойства».

В открывшемся меню можно изменить название проекта, добавить описание, теги. Но нас интересуют настройки конфиденциальности: выбираем параметр «Общедоступное», а также, при необходимости, меняем лицензию.

Теперь ваш проект увидят все пользователи Tinkercad. В зависимости от условий лицензии они смогут его осмотреть или использовать в своих целях.

Преимущества программы для 3D-печати Materialise Magics

1. Быстрота, оптимизация и высокая надежность работы всех процессов.

2. Набор практических и эффективных решений для подготовки платформ, построение поддерживающих структур при использовании любых технологий 3D-печати.

3. Широкий функционал редактирования моделей (добавление логотипов, текстур, изображений).

4. Возможность производить сложные разрезы (например, со встроенными соединительными штырями), булевы операции и пр.

5. Наличие обширной библиотеки практически на любое оборудование с прописанными и настраиваемыми параметрами.

6. Анализ и исправление (быстрое исправление, подготовка и оптимизация полигональной сетки с наилучшим сохранением текстуры, цвета и качества, анализ возможных проблем).

7. Широкий набор инструментов для проведения бизнес-процессов аддитивного производства.

8. Интуитивный, легко настраиваемый интерфейс с технической поддержкой от разработчика на русском языке.

У вас есть вопросы? Свяжитесь с iQB Technologies: наши опытные эксперты проконсультируют вас по поводу приобретения Magics, по 3D-моделированию и другим аспектам 3D-технологий.

Статья опубликована 29.10.2020 , обновлена 13.07.2021

Autodesk Meshmixer

Autodesk Meshmixer is another free multi platform STL editor available for Windows, OS X, and Linux. It has various tools to help you design and edit 3D designs. The best part about this freeware is that it is compatible with 3D printing.

Load an existing design in STL format to edit it using selection and editing tools. The selection tools let you erase, fill, remesh, extract, bridge, join, and separate the selections. Selections can be converted to solid part, stamp, or open part. The editing tools available let you easily apply changes to a design. These tools let you mirror, duplicate, transform, align, plane cut, make solid, hollow, make slice, add tube, and unwrap. The Sculpt and Stamp tools are equally helpful with 3D designing. The Shader tool lets you apply shades to you 3D design. Supported formats are: obj, ply, stl, amf, mix, wrl, smesh, dae, etc.

Option to 3D print is also available. Click it to print your 3D design directly from this software.

Blender 3D

Новички, освоив простейшее ПО, могут использовать систему проектирования Blender — это один из самых функциональных инструментов на сегодня, при этом полностью бесплатный. При желании в программе можно создать короткометражную анимацию «от и до» — она поддерживает даже средство для видеомонтажа. Что касается наших задач, то здесь есть инструменты как для разных видов моделирования, так и для трехмерного скульптинга.

Blender 3D — одно из самых многофункциональных приложений для моделирования

У редактора есть активное сообщество, где можно искать обучающие материалы, задавать вопросы и выбирать нужные расширения, созданные самими пользователями (Blender 3D имеет открытый код). Для знакомства с интерфейсом в обязательном порядке придется освоить несколько уроков — часть действий вообще можно совершить только при помощи комбинации клавиш, а с интуитивностью у приложения не все гладко.

Некоторые пользователи жалуются на медленную работу и необходимость настройки не самых нужных параметров наподобие освещения, но при этом Blender 3D остается одной из самых функциональных программ для моделирования.
